性能等级(PL)值用于定义控制系统的安全相关部分的能力, 以使其在可预见条件下执行安全功能。 另一方面,所要求的性能等级(PLr)用于实现每项安全功能 所要求的风险降低。 因此,控制系统的安全相关部分的性能等级(PL)必须高于 或等于所要求的性能等级(PLr)。

性能等级
(PL)

每小时危险
失效概率(PFHd)1/h

a

≥10-5 且 <10-4
〈0.001% 至 0.01%〉

b

≥3 × 10-6 且 <10-5
〈0.0003% 至 0.001%〉

c

≥10-6 且 <3 × 10-6
〈0.0001% 至 0.0003%〉

d

≥10-7 且 <10-6
〈0.00001% 至 0.0001%〉

e

≥10-8 且 <10-7
〈0.000001% 至 0.00001%〉

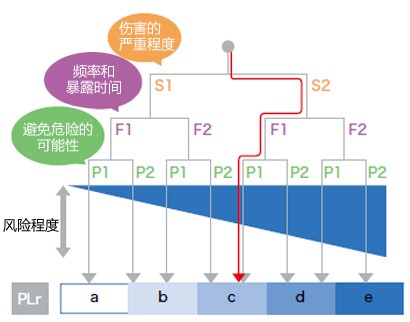

所需性能等级的确定(PLr

对于由控制系统的安全相关部分执行的每项安全功能,必须按照下列三个参数确定所要求的性能等级(PLr:

伤害的严重程度

S1:轻微
S2:严重 (如不可逆的伤害和死亡)

频率和/ 或暴露于危险的时间

F1:很少至不经常和/ 或暴露时间较短
F2:频繁至连续和/ 或暴露时间较长

避免危险或限制伤害的 可能性

P1:在特定条件下有可能
P2:几乎不可能


评价示例

下列情况: 中的PLr 应确定为“c”
伤害的严重程度: 严重(S2
频率: 很少(F1
避免的可能性: 可能(P1
