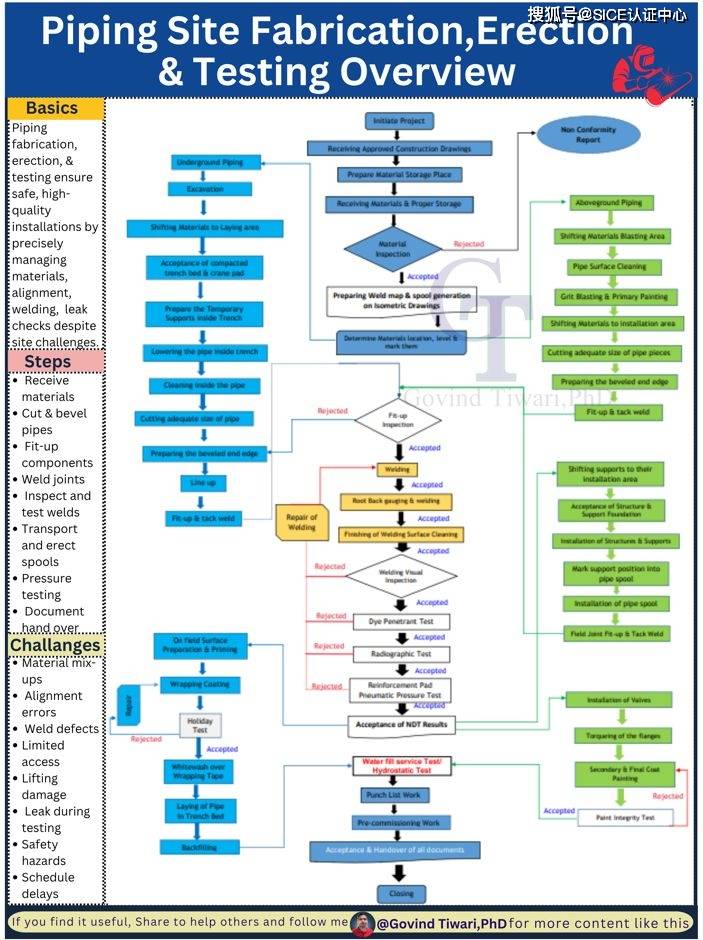

现场管道制造、安装和测试概述
管道系统是过程工业的生命线。成功完成取决于良好的规划、熟练的工艺和严格的检查。
1️⃣ 管道制造
✅ 会发生什么情况？
·在受控环境中对管段进行切割、坡口、装配、焊接、检查和准备。
⚠️ 典型挑战：
·材料混淆（等级错误、壁厚错误）
·装配过程中的尺寸误差
·焊缝缺陷（气孔、裂纹、未熔合）
·NDE 清理的延迟
·处理大型线轴的车间空间有限
2️⃣ 管道安装（安装）：
✅ 会发生什么情况？
·在现场运输、对齐和连接线轴和配件，然后安装支架。
⚠️ 典型挑战：
·起重机通道受限和工作区域拥挤
·由于累积公差而导致的对齐问题
·提升过程中的损坏（凹痕、法兰面划痕）
·现场焊缝间隙延迟
·在有安全限制的高空作业
3️⃣ 管道测试
✅ 会发生什么情况？
·对系统加压以确认其无泄漏且结构完好。
⚠️ 典型挑战：
·水压试验期间的空气滞留（错误的压力读数）
·法兰连接和阀门泄漏
·试验水的环境处置
·气动测试期间的安全隐患
·清理长而复杂的管道运行中的碎屑
💡 关键要点：
🔹 1.清晰的识别和可追溯性
·始终正确验证材料和标记线轴，以避免代价高昂的返工。
🔹 阿拉伯数字。及早控制装配和校准
·车间的小偏差会变成现场的大问题。
🔹 3.焊接质量至关重要
·合格的焊工 + 批准的程序 = 可靠的接头。
🔹 4.仔细规划吊装和升降装置
·保护成品线轴并防止损坏法兰和涂层。
🔹 5.测试需要准备
·去除空气，使用校准的仪表，遵循安全规程。
🔹 6.文件事项
·检查记录、焊缝图、测试报告对于项目移交至关重要。
🔹 7.安全第一
·管道工作涉及密闭空间、压力危险和高空作业 - 适当的个人防护装备和监督是没有商量余地的。
